CTOD实验简介

海洋钢结构以及超大吨位船体现在都接纳厚板结构，，，，，由于其板厚大，，，，，焊接讨论繁多，，，，，讨论形式重大，，，，，因此具有优异的断裂韧性显得越来越主要，，，，，质料的韧性是质料强度和塑性的综合体现，，，，，与质料自己、热处置惩罚及加工工艺有关。。。而断裂韧性是基于断裂力学的看法，，，，，假定结构中保存缺陷-裂纹，，，，，研究其承载能力，，，，，受到载荷作用时，，，，，裂纹尖端高度应力集中，，，，，将爆发塑性变形，，，，，导致裂纹尖端的钝化，，，，，裂纹外貌也随之张开。。。CTOD(Crack Tip Opening Displacement)就是裂纹尖端外貌张开的位移量δ，，，，，δ可以作为裂纹尖端应力场强度的怀抱，，，，，δ值越大，，，，，裂纹尖端的抗开裂性能越好；；反之，，，，，韧性越差。。。

遵照EEMUA 158:1994规范，，，，，对厚度50mm以上的钢板要做焊后热处置惩罚（PWHT）或CTOD试验。。。挪威规范Norske Standard M101划定：钢板厚度凌驾50mm的焊接讨论须举行CTOD试验；；若屈服强度凌驾500MPa，，，，，则钢板厚度凌驾30mm时，，，，，其焊接讨论就必需做CTOD试验。。。

海洋结构以及船体结构均接纳大厚板举行焊接，，，，，通常接纳PWHT来消除焊后剩余应力，，，，，改善焊接讨论的断裂韧性，，，，，可是PWHT本钱高，，，，，施工周期长，，，，，因此有须要接纳更经济高效的替换要领。。。在DNV-OS-F101标准中划定“当断裂韧性抵达一定要求值时，，，，，可免去焊后热处置惩罚”，，，，，可通过CTOD试验举行断裂韧性测试。。。凭证船级社及钢结构相关规范说明，，，，，西欧国家的制造业，，，，，在焊接厚度≥50mm钢板时，，，，，为免去焊后热处置惩罚，，，，，普遍接纳CTOD试验作为测试手段。。。

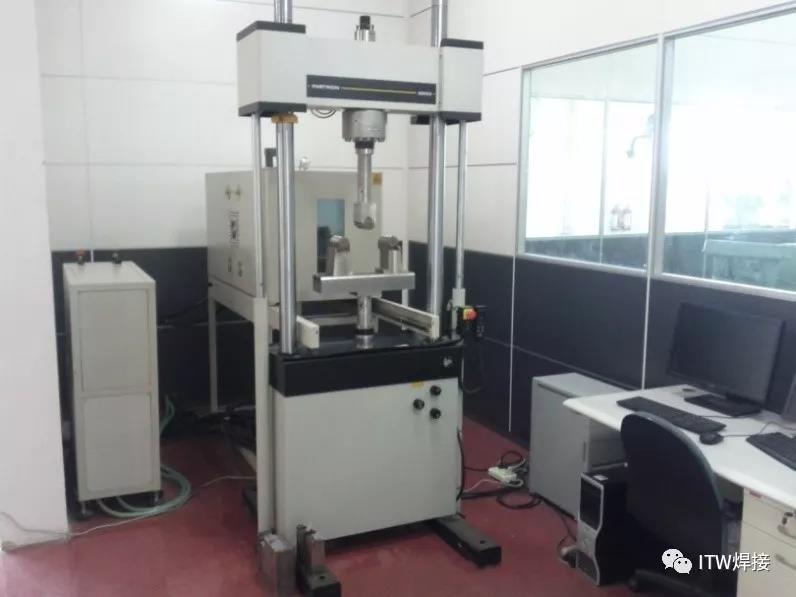

玛雅吧CTOD实验接纳Instron8802动态试验系统，，，，，最低实验温度可达零下30℃，，，，，对60~90mm厚EH36/EH47等高强钢板及焊缝均可举行相关CTOD实验。。。

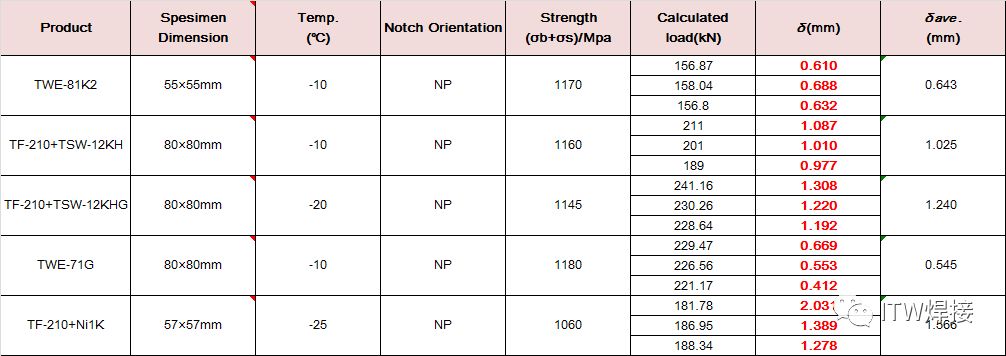

部分产品CTOD实验效果如下：

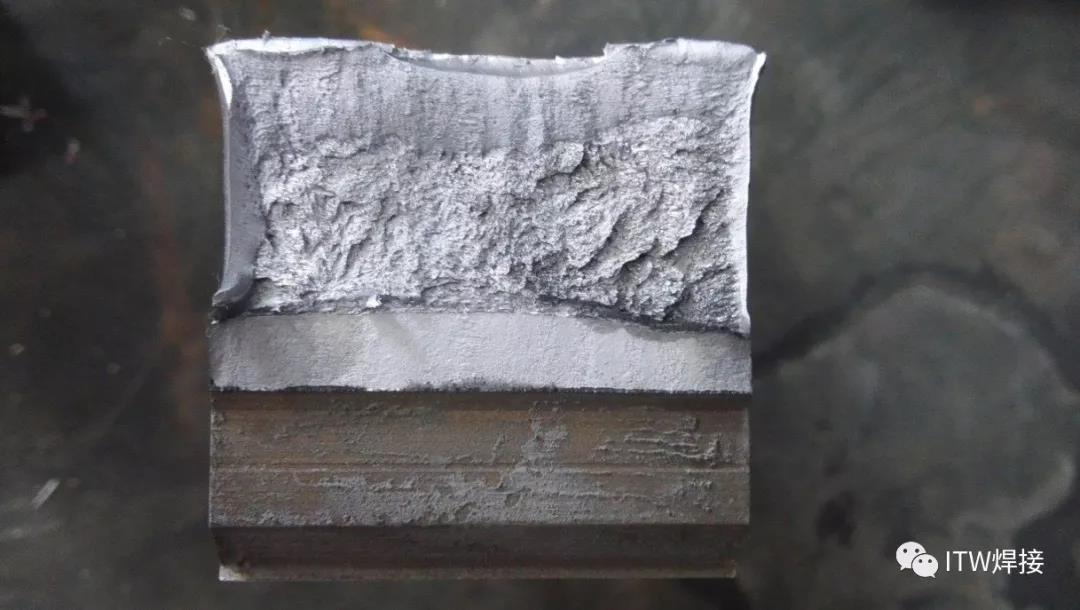

TF-210+Ni1K  断口形貌

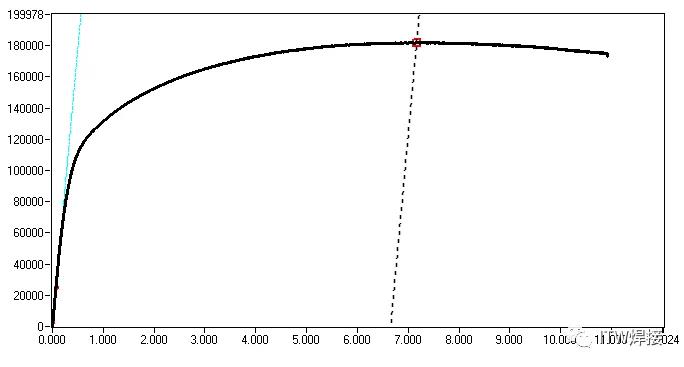

TF-210+Ni1K  F-V曲线
